Tip: | Dış mekan | anma gerilimi: | 11KV 24KV 22KV |
---|---|---|---|
Anma akımı: | 400A 630A, 1250A, 1600A, 2000A, 2500A, 3150A, | Sıklık: | 50/60Hz |
Kutup Sayısı: | 3 | Evre: | 3 faz |
Orta: | vakum | Kurulum: | direğe monte |
Vurgulamak: | ZW32 Kutuplu Otomatik Tekrar Kapamalı,10KV Kutuplu Otomatik Tekrar Kapamalı,33KV Kutuplu Otomatik Tekrar Kapamalı |
1. 10KV 11KV 24KV 33KV Dış Mekan Otomatik Tekrar Kapama Vakum Devre Kesici
ZW32-12 Serisi Dış Mekan Yüksek Gerilim Vakumlu Devre Kesici, AC 50Hz ve 10~12Kv voltaj seviyesine sahip üç fazlı güç sistemlerinde yaygın olarak kullanılmaktadır.Ekipmanın ana işlevi, yükleme akımını kesmek ve kapatmaktır ve ayrıca tele-kontrol ve tele-monitör ile elektrik tüketimini koruyabilir.Bu arada, ZW32-12 hem İş taraflı hem de ev tipi taraflı olarak kullanılabilir.
2. Uyumlu standartlar:
GB763 "Uzun süreli çalışma sırasında AC yüksek voltajlı elektrikli cihazların iletişimi"
BG2706 "AC Yüksek Gerilim Aparatının Dinamik ve Termal Kararlılığı için Test Yöntemi"
GB3309 "Oda sıcaklığında yüksek gerilim anahtarlama cihazının mekanik testi"
DL/T593 "Yüksek Gerilim Anahtarlama Teçhizatı Ortak Siparişi için Teknik Koşullar" GB1984 "AC yüksek gerilim devre kesici"
GB11022 "Yüksek gerilim anahtarlama donanımı ve kontrol ekipmanı standartları için ortak teknik gereksinimler"
GB311.1-6 "Yüksek gerilim güç iletimi ve dönüştürme ekipmanının yalıtım koordinasyonu"
3. ana teknik parametreler:
Öğe
|
Birim
|
Parametre
|
||||
Anma Gerilimi
|
KV
|
12
|
||||
Nominal Yalıtım Seviyesi
|
1 Min güç frekansı, Voltaj
|
Kuru test
|
42
|
|||
Islak Testi
|
34
|
|||||
Aydınlatma darbe dayanım gerilimi (tepe noktası)
|
75
|
|||||
Anma akımı
|
A
|
630
|
400
|
200
|
||
Nominal kısa devre kesme akımı
|
KA
|
20
|
16
|
12.5
|
||
Nominal işlem sırası
|
|
O-0.3s-CO-180s-CO
|
||||
Anma kısa devre kesme akımı zamanı
|
Zamanlar
|
30
|
||||
Anma kısa devre kapalı akımı (tepe noktası)
|
KA
|
50
|
||||
Anma tepe dayanım akımı
|
50
|
|||||
Anma kısa süreli dayanma akımı
|
20
|
|||||
Anma kısa devre süresi
|
s
|
4
|
||||
açma süresi (manyetik serbest bırakma)
|
Maksimum çalışma gerilimi
|
Hanım
|
23~45
|
|||
Nominal çalışma gerilimi
|
23~60
|
|||||
Minimum çalışma voltajı
|
25~45
|
|||||
kapanış Vakti
|
Hanım
|
≤100
|
||||
toplam mola süresi
|
≤20
|
|||||
Mekanizma ömrü
|
Zamanlar
|
1000
|
||||
Depolama enerji motorunun nominal giriş gücü
|
Zamanlar
|
40
|

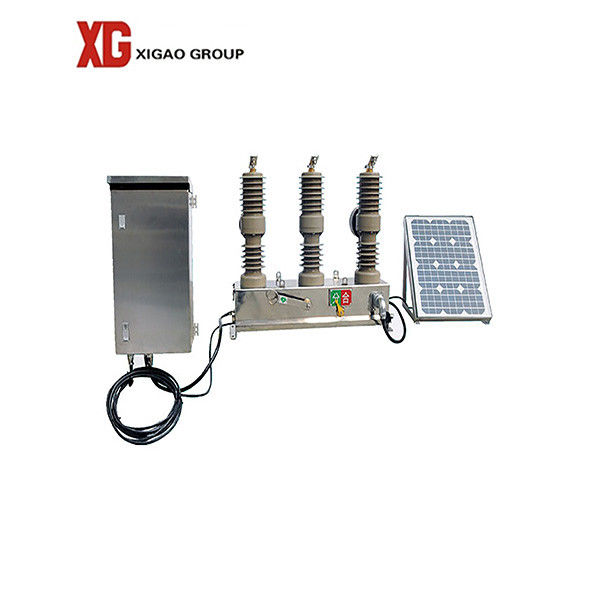

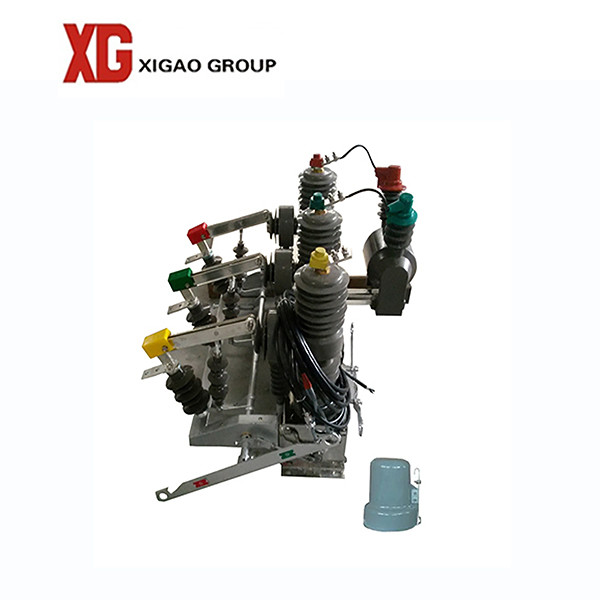

4. Fotoğraf ve çizim
5. Fabrika
6. SSS
1. İhale işbirliği için, detayları arada görüşmekten memnuniyet duyarız.
2. Bazı tip raporları buna göre sağlanır.
3. Fabrikamız üretim ve ofis için 250000m2'dir.
4.Genellikle bir - iki yıllık kalite garantisi sözü veriyoruz, bazı ürünlerin kullanım ömrü daha uzun olacaktır.
